Hallo,

so nach grauer Theorie mit falschen Schlüssen geht's hier mit dem realen Leben weiter. :wink2:

Als Konstrukteur rundum aus dem Metallbereich habe ich immer den Zwang metrische Gewinde zu verwenden und somit dachte ich ich muß in meine Kühlprofile Gewinde schneiden.
Da das Profil nicht das passende Kernloch hatte war also aufbohren angesagt.

Bauchweh machte mir dabei im Vorfeld, daß das im Halbzeug vorhandene Loch auf einer Seite einen Ausbruch hat.
So kam es wie es kommen mußte, trotz Bohrschraubstock und Ständerbohrmaschine verlief die Bohrung etwas in Richtung der seitlichen Bohrungsöffnung.
Das Gewindeschneiden erwies sich durch den Spalt noch schwieriger als das bohren und so entschied ich nach den Tests am Probestück von meinem Grundsatz, möglichst keine Blechschrauben zu verwenden, abzuweichen.

Und siehe da die Blechschrauben sitzen in den vorgefertigten Löchern des Profils bombenfest.

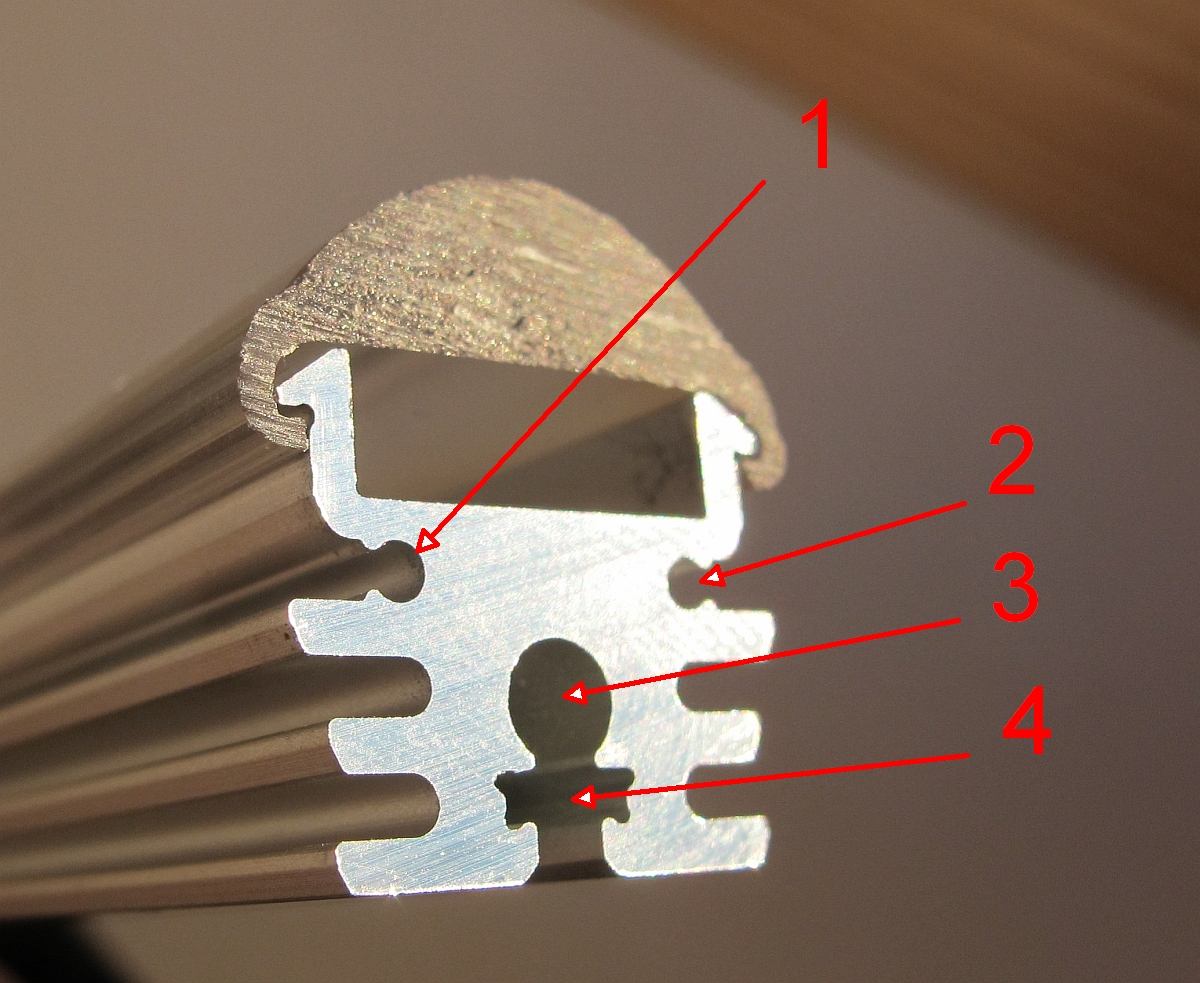

Hier im Bild erst mal die möglichen stirnseitigen Befestigungsmöglichkeiten die das Kühl-LED-Profil von Haus aus bietet.

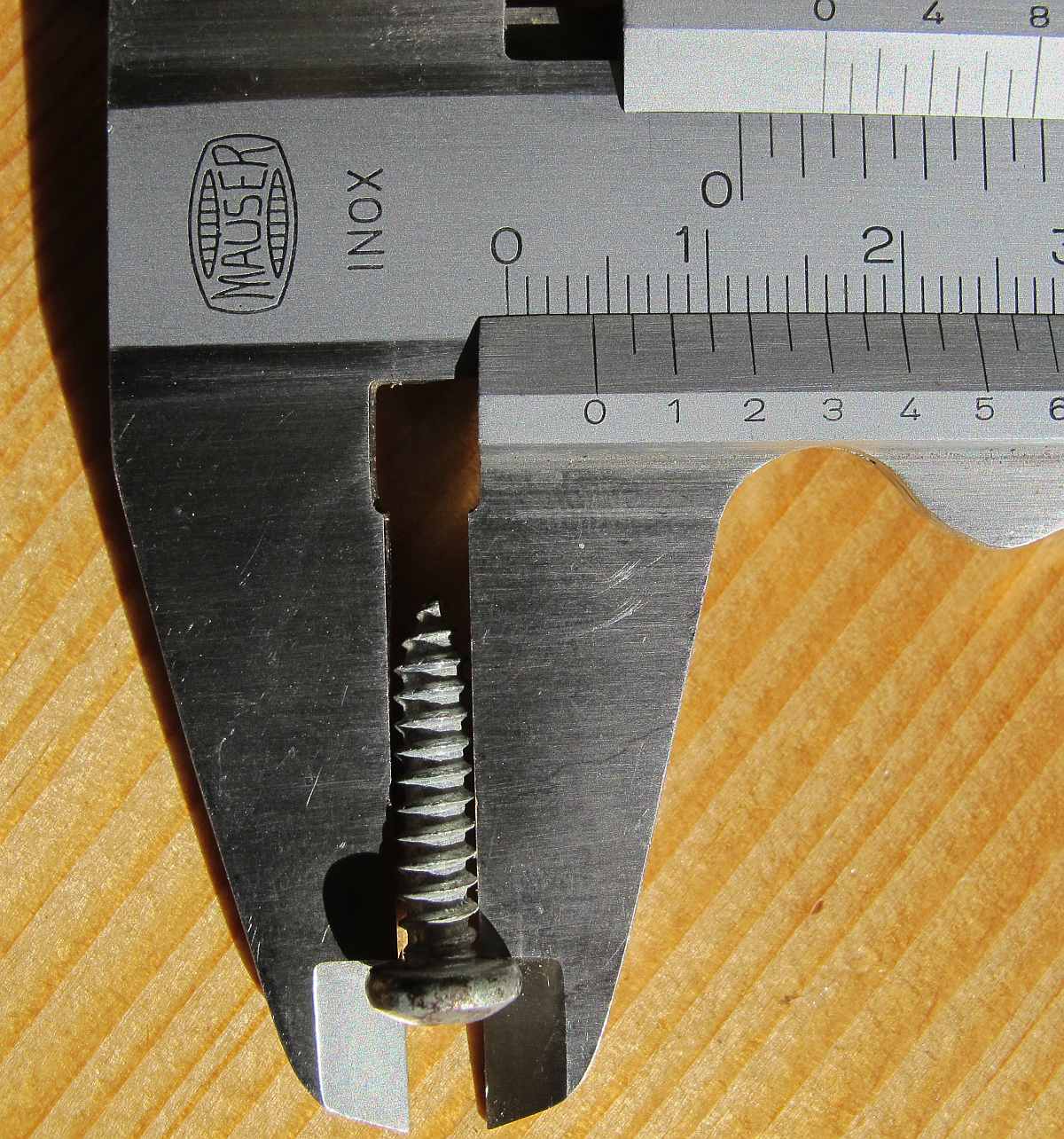

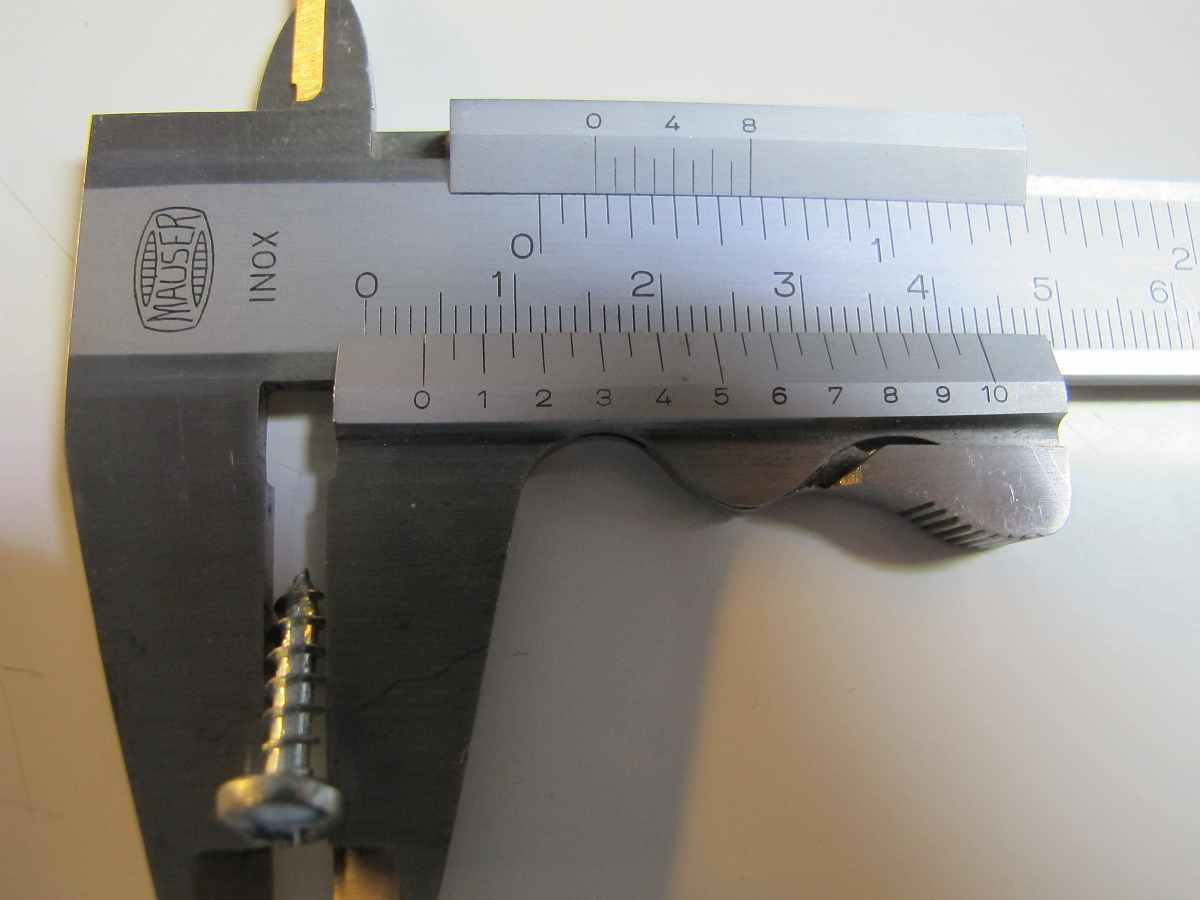

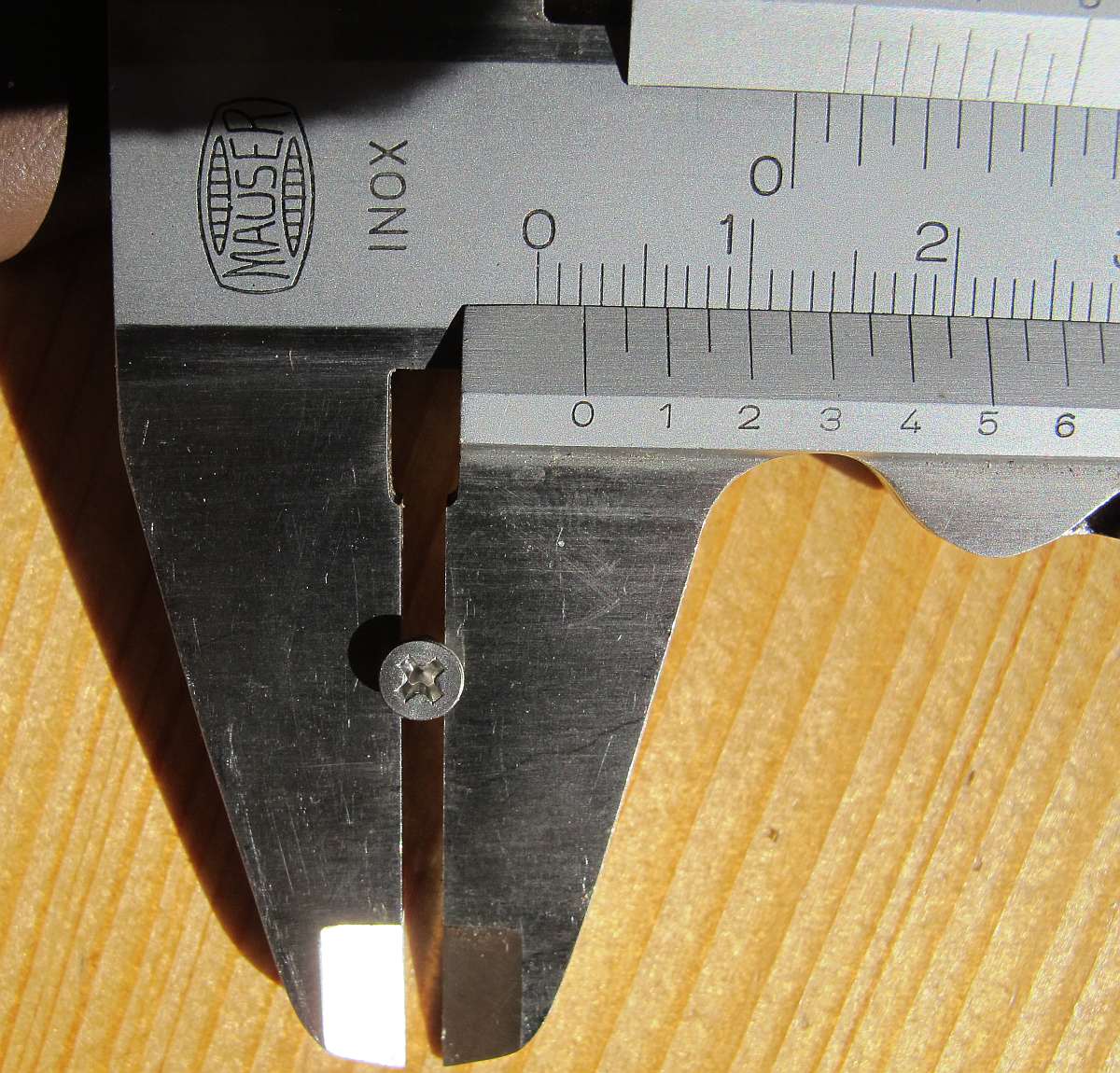

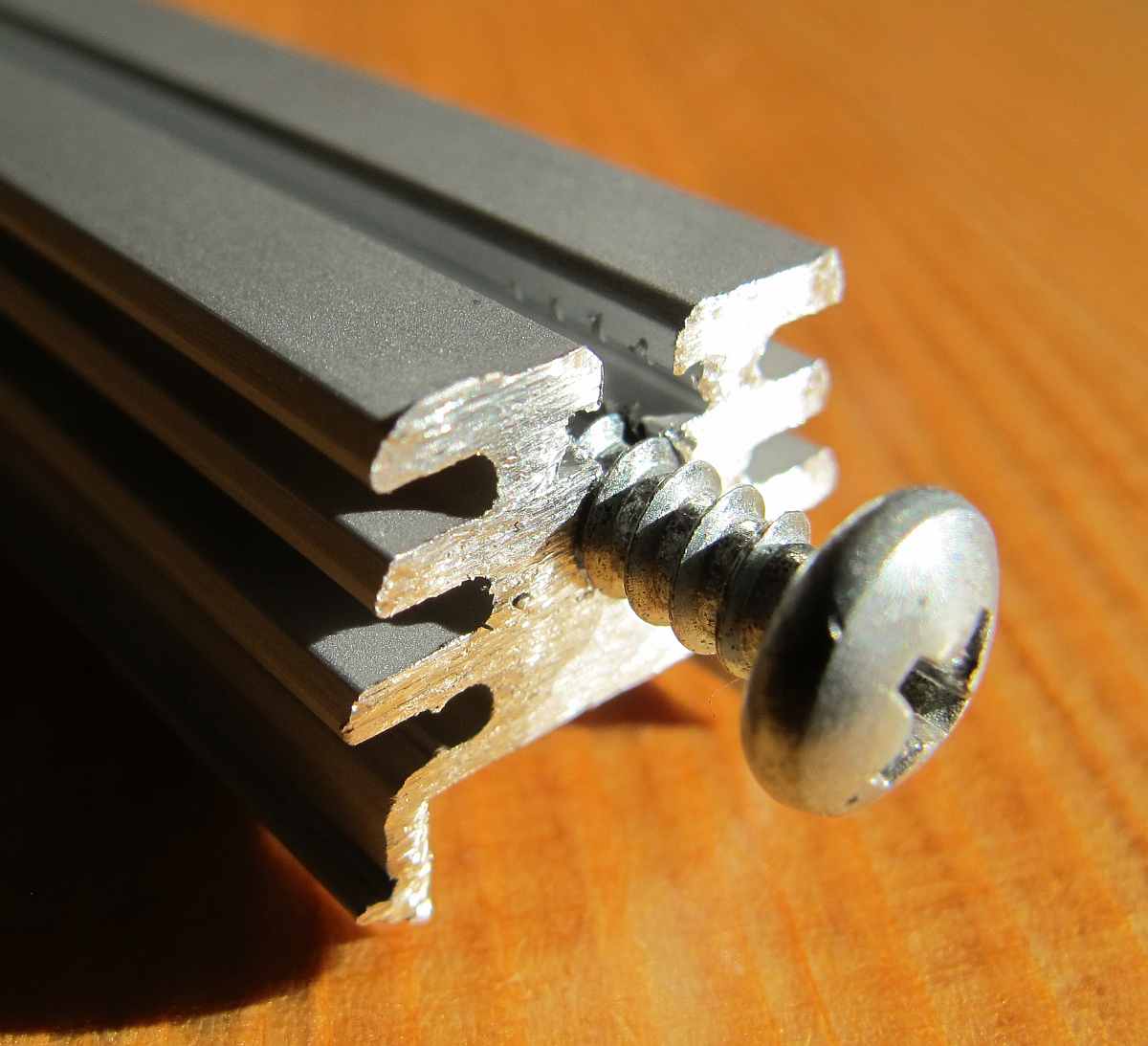

Die passenden Schrauben zum jeweilgen Loch zeige ich zum Nachschlagen auch gleich mal auf.

Robert

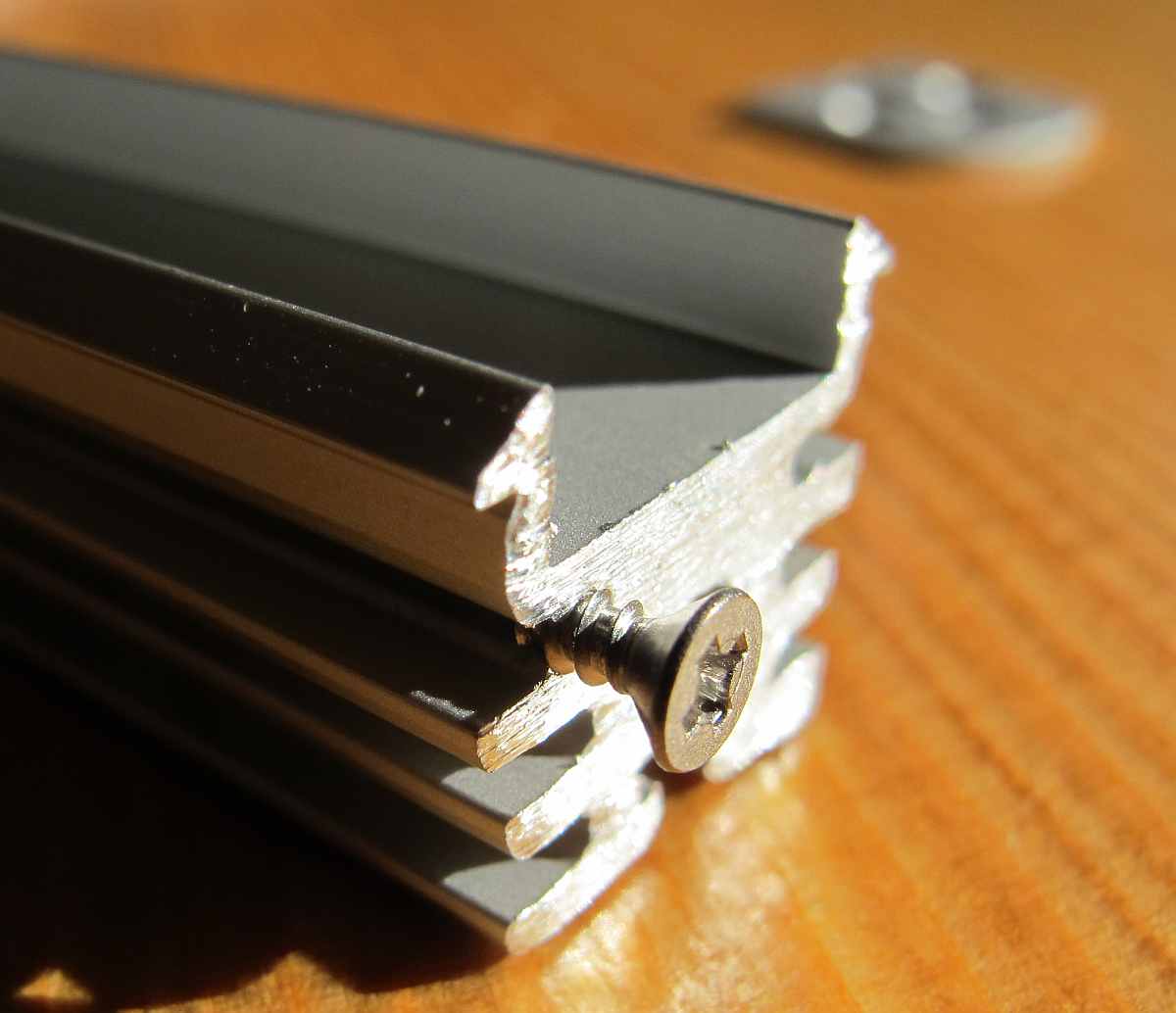

In den Spalt von Pfeil 4 läßt sich übrigens auch prima eine Blechschraube versenken, die dort ordentlich Festigkeit erhält.

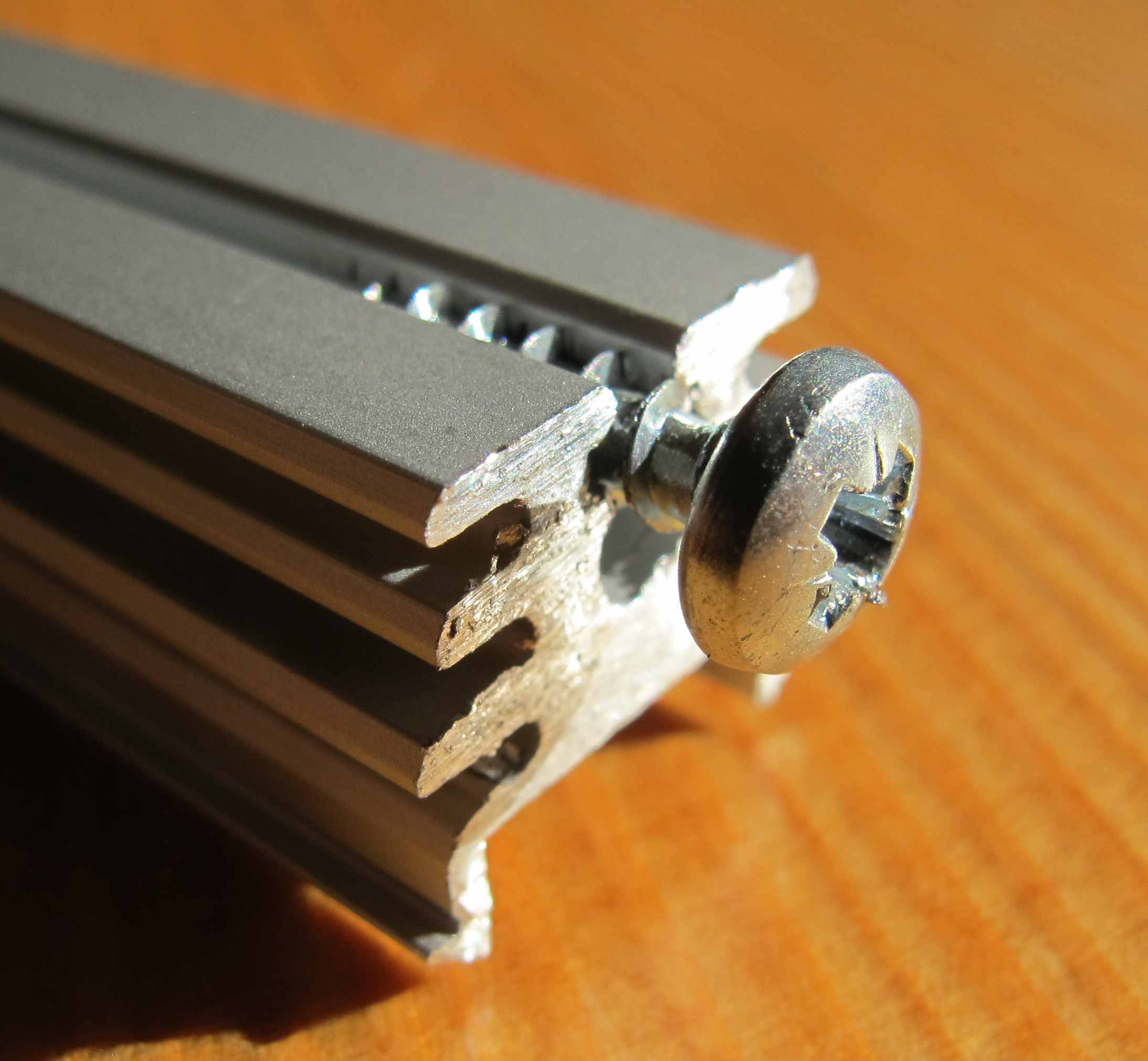

Mit etwas Brutalität bekommt man dort auch die Schraube rein die in die darunter liegenden Bohrung paßt, aber es tuts auch eine mit dünnerem Schaft wie in den nächsten beiden Bildern.

Robert

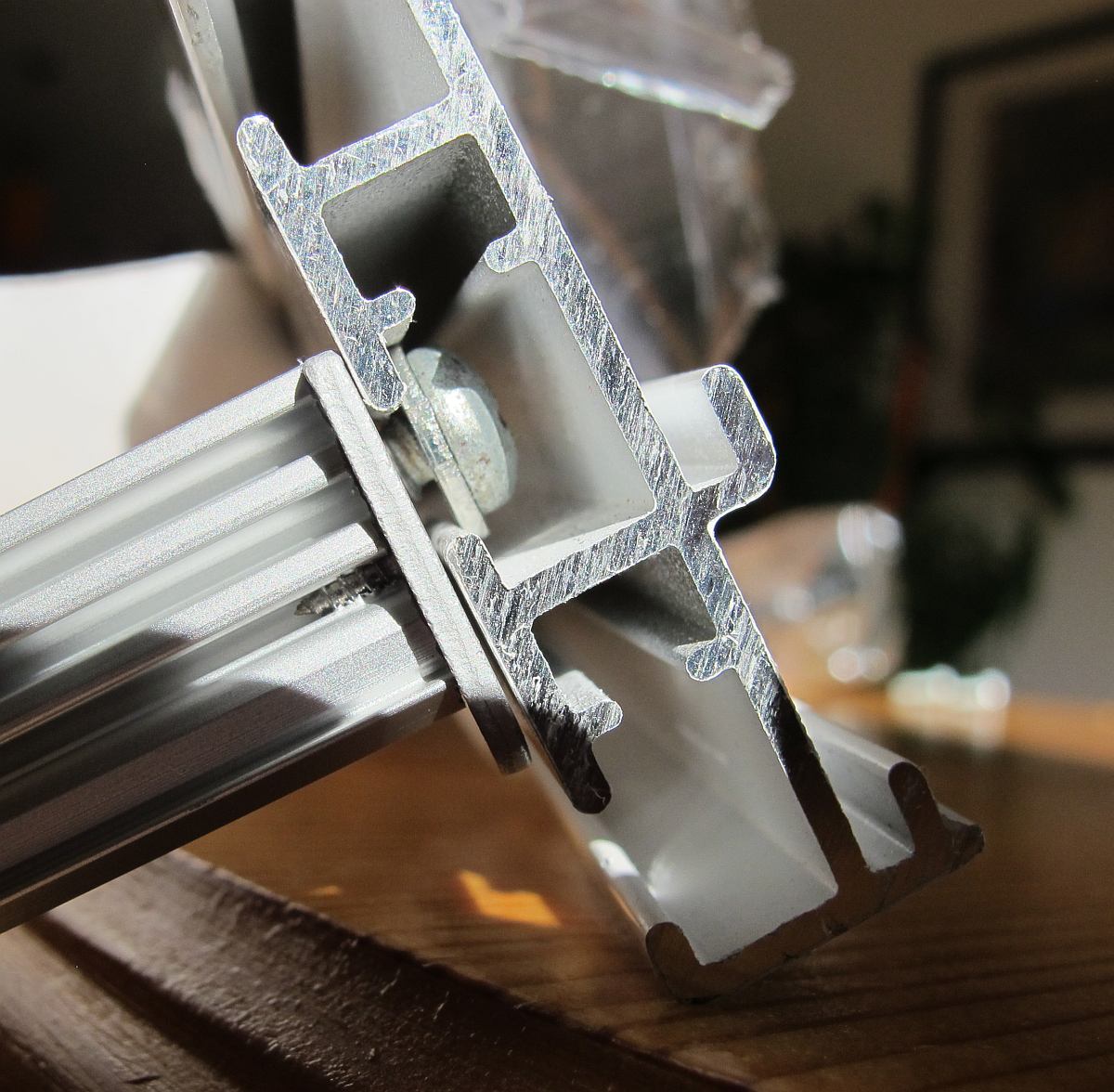

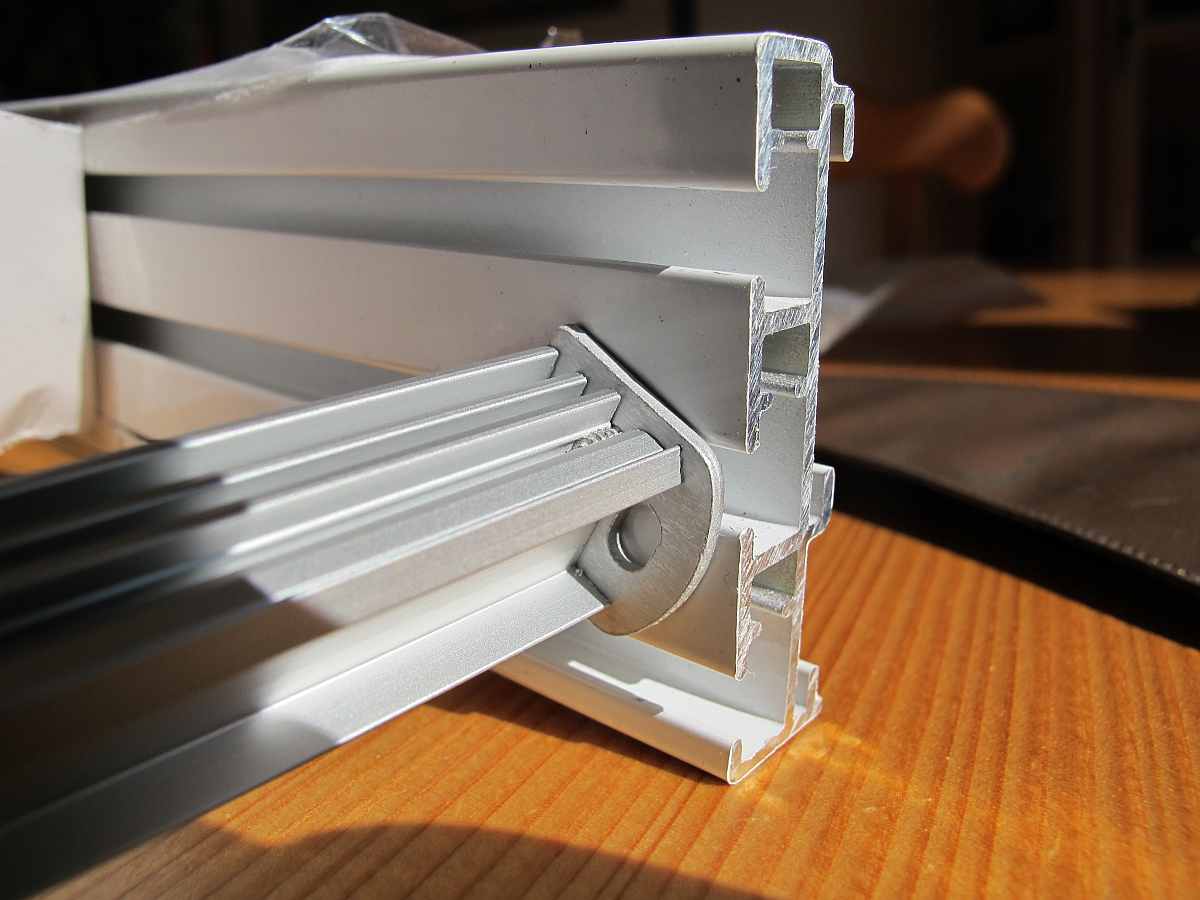

Die verschiebbare Lagerung der LED-Arme in der Wandschiene habe ich nun wie angekündigt sehr viel simpler und ohne Kulissenstein durchgeführt.

Schraube mit Scheibe, ferdisch ist die Aufhängung und funzt in der Praxis hier ganz prima.
Auch auf die lackschonende Kunststoffscheibe zwischen Kühl-Beleuchtungs-Schiene und Wand-Führungsschiene habe ich verzichtet, weil man die LED-Arme ja eh nur sehr selten mal verschiebt.

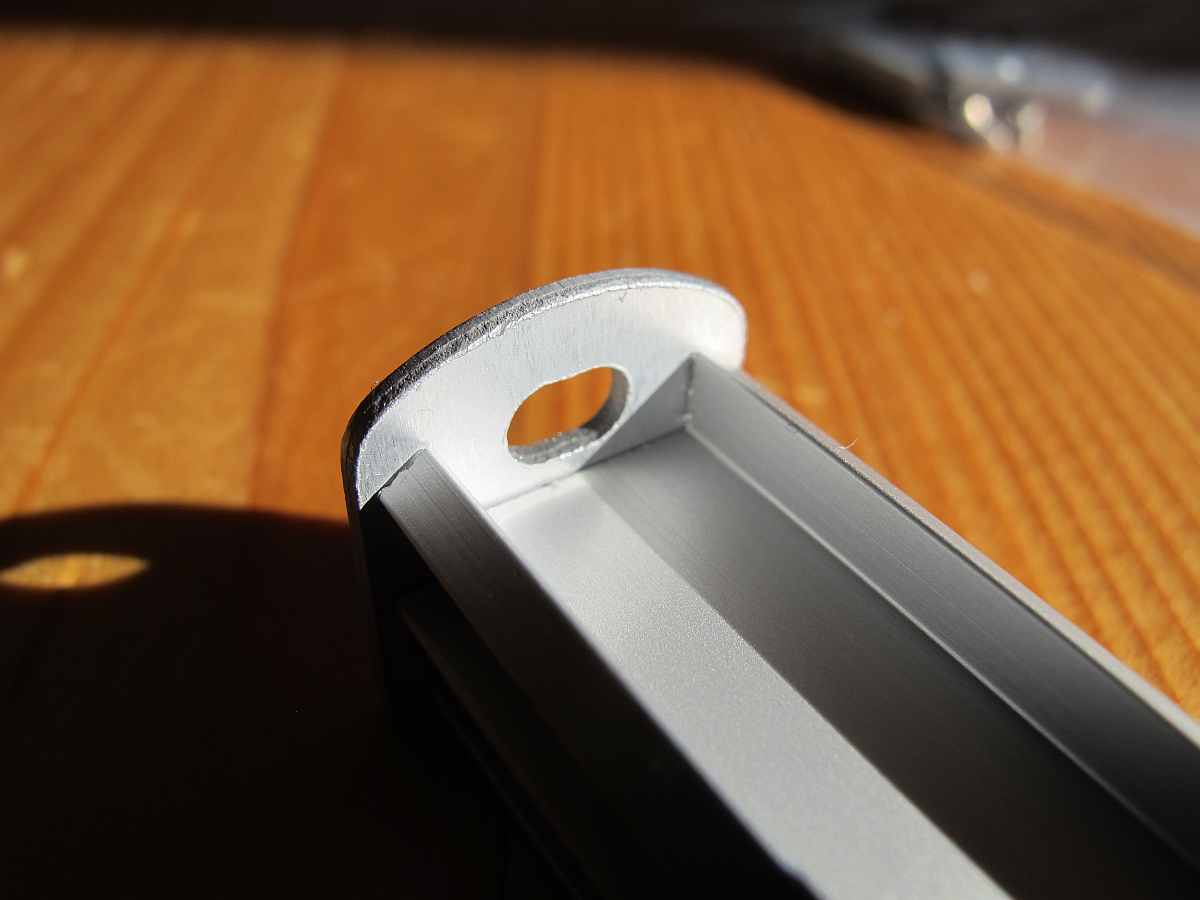

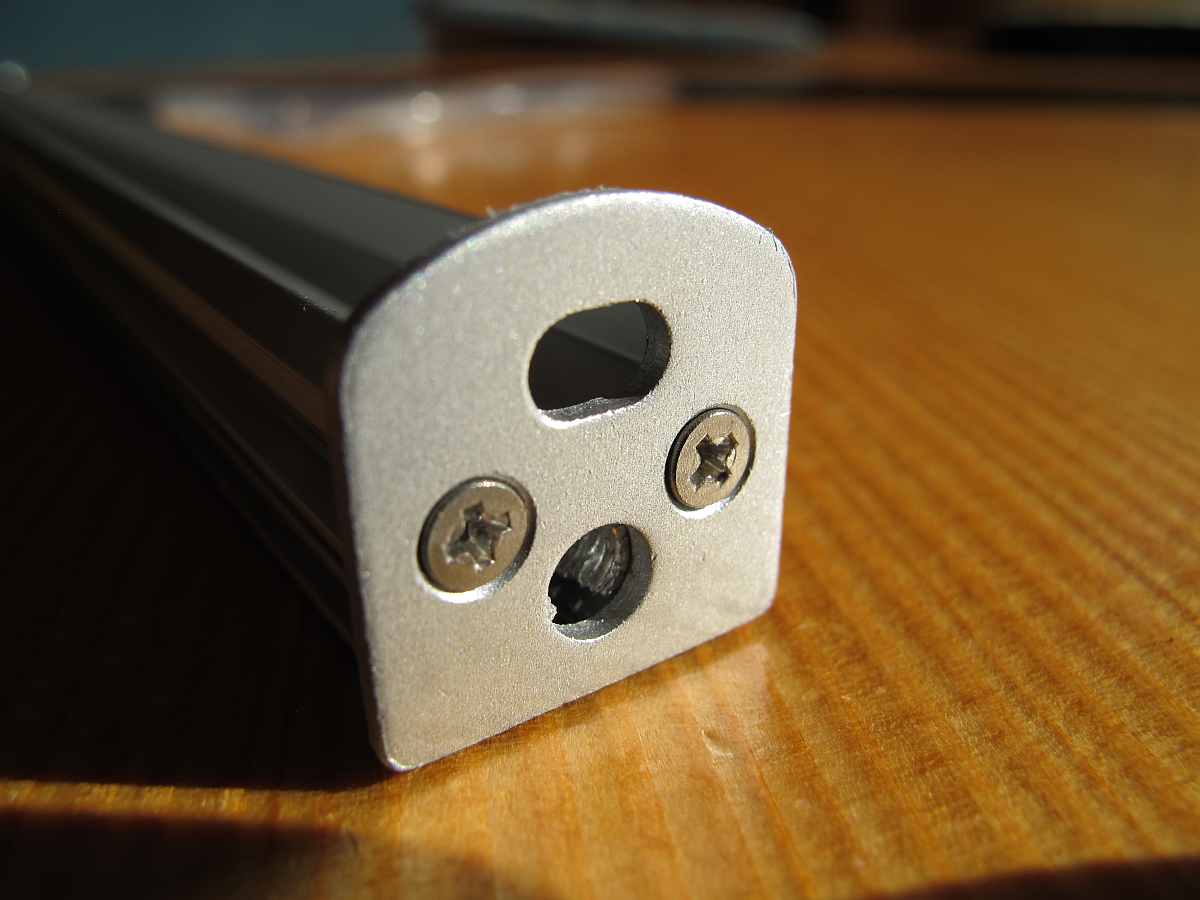

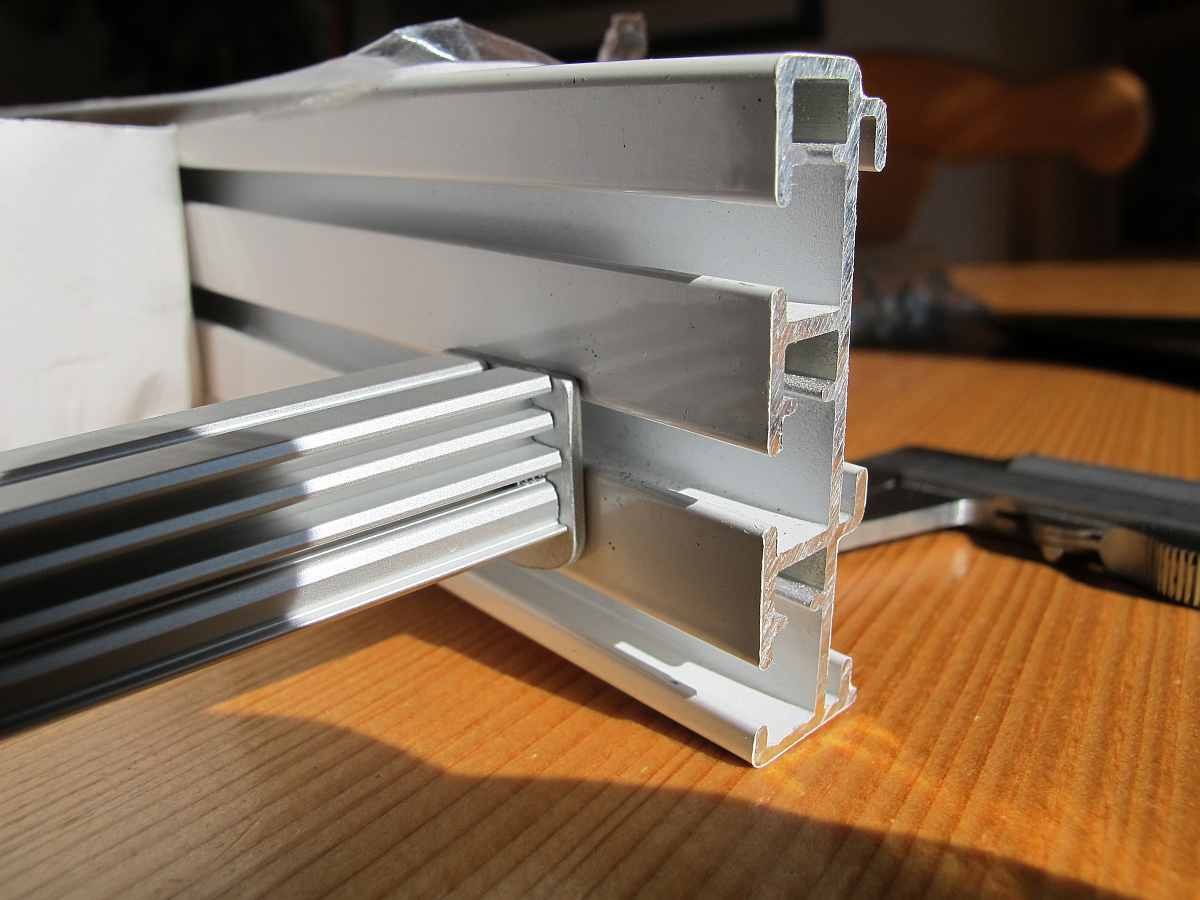

Als leichten Lack-Schutz vor scharfen Kanten habe ich dazwischen die fertig käuflichen Metallblenden von SimpLED.de geschraubt. Die kommen schon mit den passenden Schrauben für die 2 kleinen Löcher in der Profilstirnseite.

Sehr schön funktioniert auch das drehen der Arme in der Führung womit man im Bedarfsfall in jedem erwünschten Winkel mit den LED's schräg ins Becken leuchten kann.

Der maximal mögliche Scheibendurchmesser beträgt in meiner Alu-Vorhangschiene übrigens 10,5mm.

Siehe Bilder, die sagen bekanntlich 1000 x mehr als viele kluge Sprüche. :wink2:



Robert

hi Robert,

starke Doku und sauber ausgeführte Arbeit, ich les weiter mit und bin dann auf das Endergebnis jetzt schon gespannt :thumb:

Hei, lese auch ganz gespannt mit...
Super Doku...danke :lv2:
VG Monika

Hallo Norbert,

freut mich daß dir der Bericht gefällt und auch interessiert. :prost:

Das geilste ist, daß es bis auf den Lötkolben und einen Schraubenzieher bisher kein schweres Gerät bedarf um das nachzubauen.
Werkzeuge brauchte ich bisher nur für die Versuche, aber am Ende stand bisher immer eine reine Montagearbeit ohne Zerspanung, biegen, bohren usw.

Geht halt etwas schleppend, weil ich wie immer auf 5 Baustellen gleichzeitig tanze. Doch bisher lieg ich noch gut im Zeitplan, denn die 2 Becken und der Chinesische Schrank kommen erst Mitte-Ende nächste, Woche.
Und am Freitag wird das große 110kg Monster + Unterschrank, + 120kg Granatsand, + Bäumen usw. usw. zur Nadja befördert und dort wieder aufgebaut.
Beim Einrichten am WE und später darf ich auch helfen um den bisherigen Stiel einzuhauchen. :happy:

Jetzt im Moment switche ich zwischen Erstellung des digitalem Diaabends zum 80sten des Schwiegervaters (der neben dem ständigen Reisen, trotz der 80 noch nebenbei im eigenen Betrieb mitarbeitet) und dem LED-Bericht hier und dem LED-Einkleben hin und her.
Ach ja und ne Pizza muß jetzt gleich auch in Rohr, weil meine Liebe schon bei den Eltern das morgige Fest managt.


Also zurück zur Praxis: "aufschrauben mit Wärmeleitpaste, oder einkleben mit Wärmeleitkleber".

Das Aufschrauben der LEDs ist an der geringen Profilbreite der ALU-Kühlschiene so zu sagen gescheitert.
Mit viel Aufwand und noch kleineren Schrauben aus der Schraubenzentrale wäre es schon möglich, aber das ganze soll ja nicht in echte Arbeit ausarten.
So hab ich gestern entschieden, daß ich die LED-Leisten doch nur aufklebe und hab für heute gleich den Wärmeleitkleber besorgt.

Ein späteres Entfernen oder versetzen ist nach der Klebung nur noch mit mechanischer Zerstörung der LEDs möglich, was ich eigentlich vermeiden wollte.
Vorteil, es bleibt bei der zerspanungsfreien Montage meiner LED-Lösung.

Robert

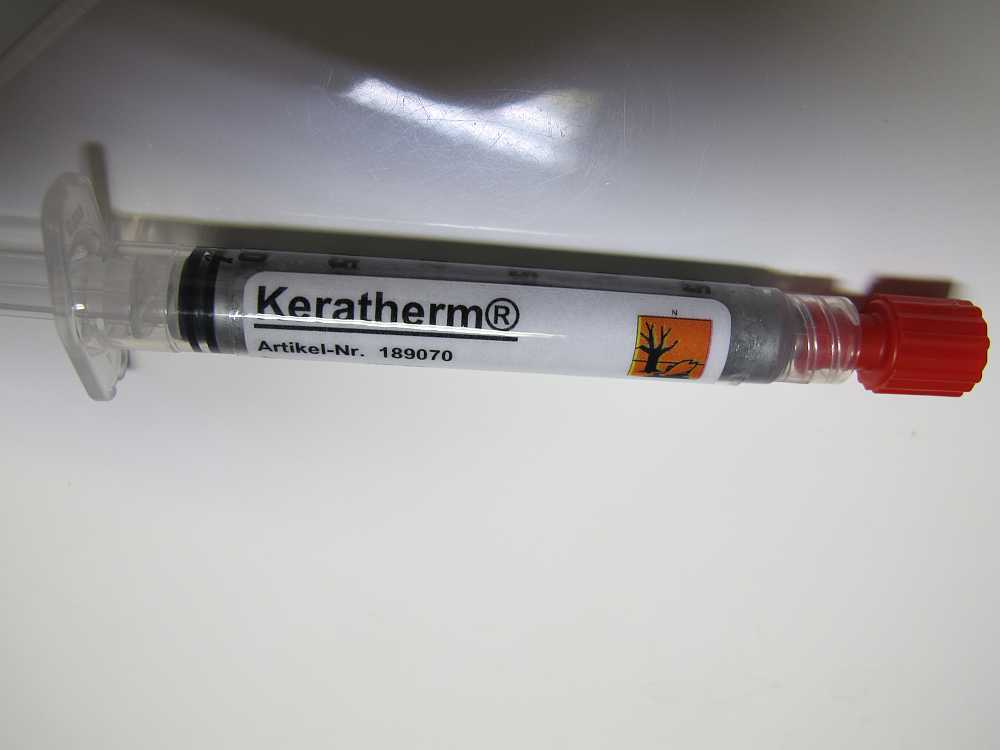

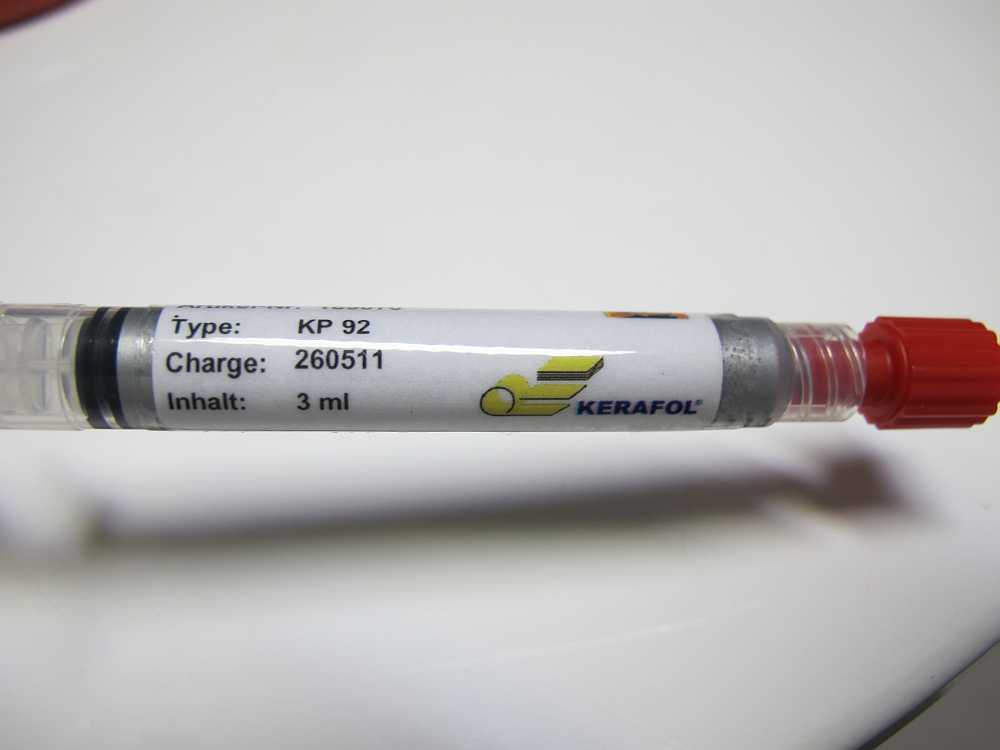

Bild 1 + 2 ist die Wärmeleitpaste die ich ja nun nicht benötigen. (6€ bei CONRAD).

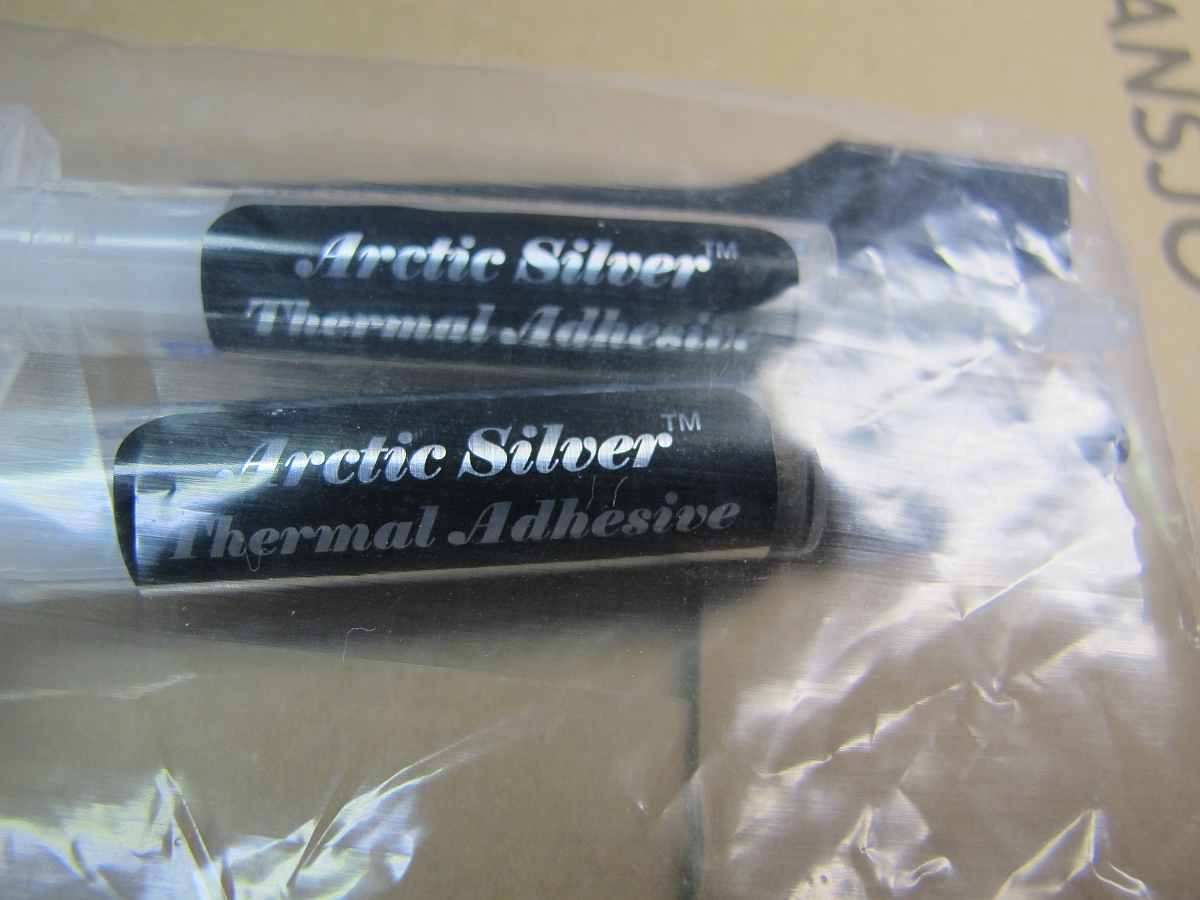

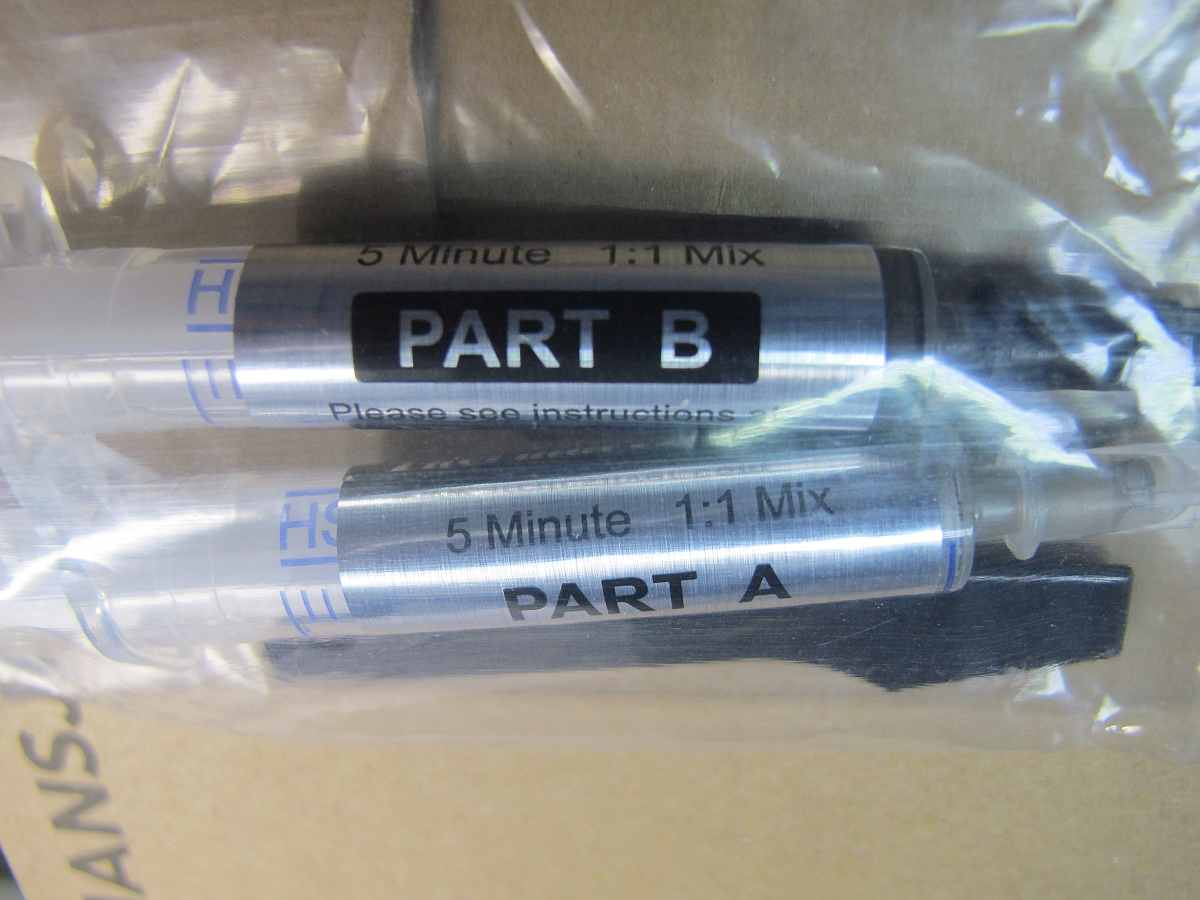

Bild 3 + 4 ist der Wärmeleitkleber (der Teure mit Silber, 20€ bei CONRAD).

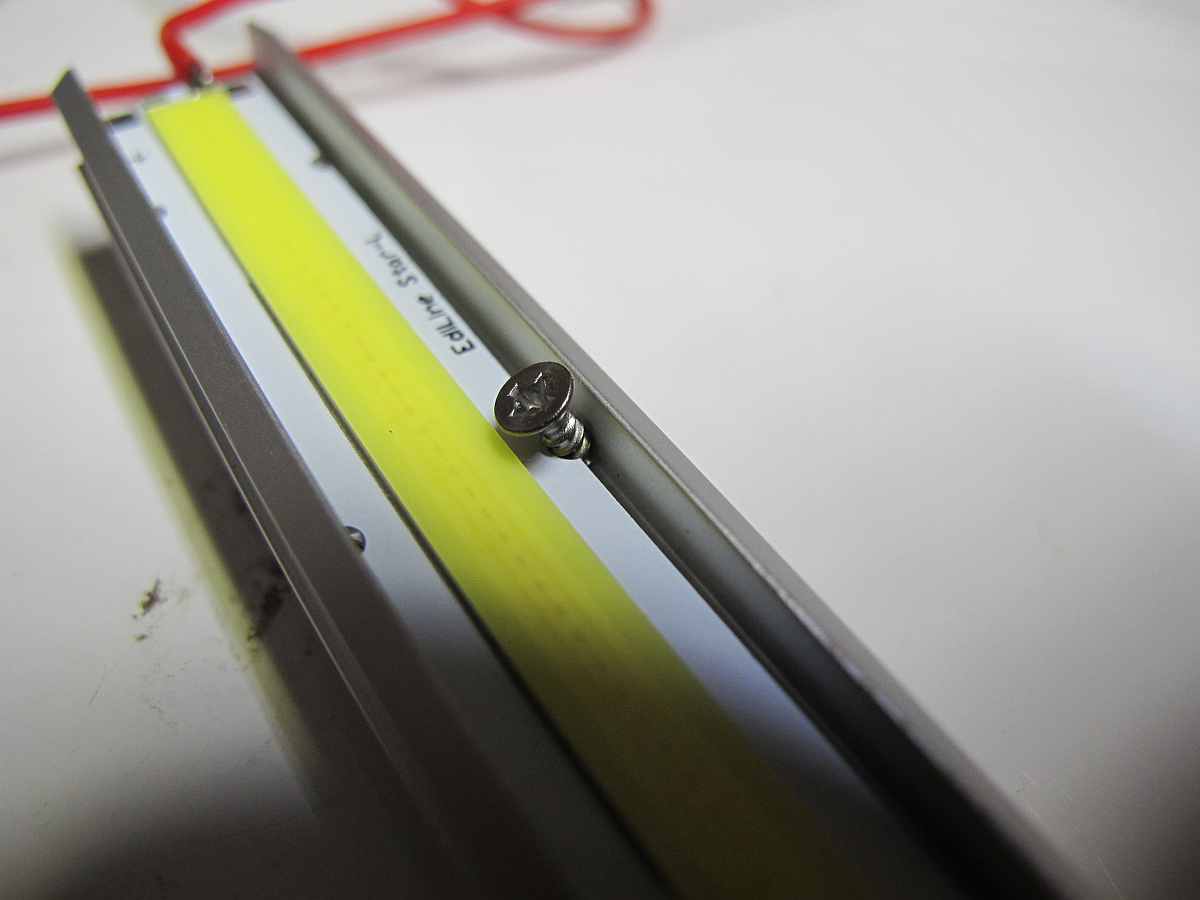

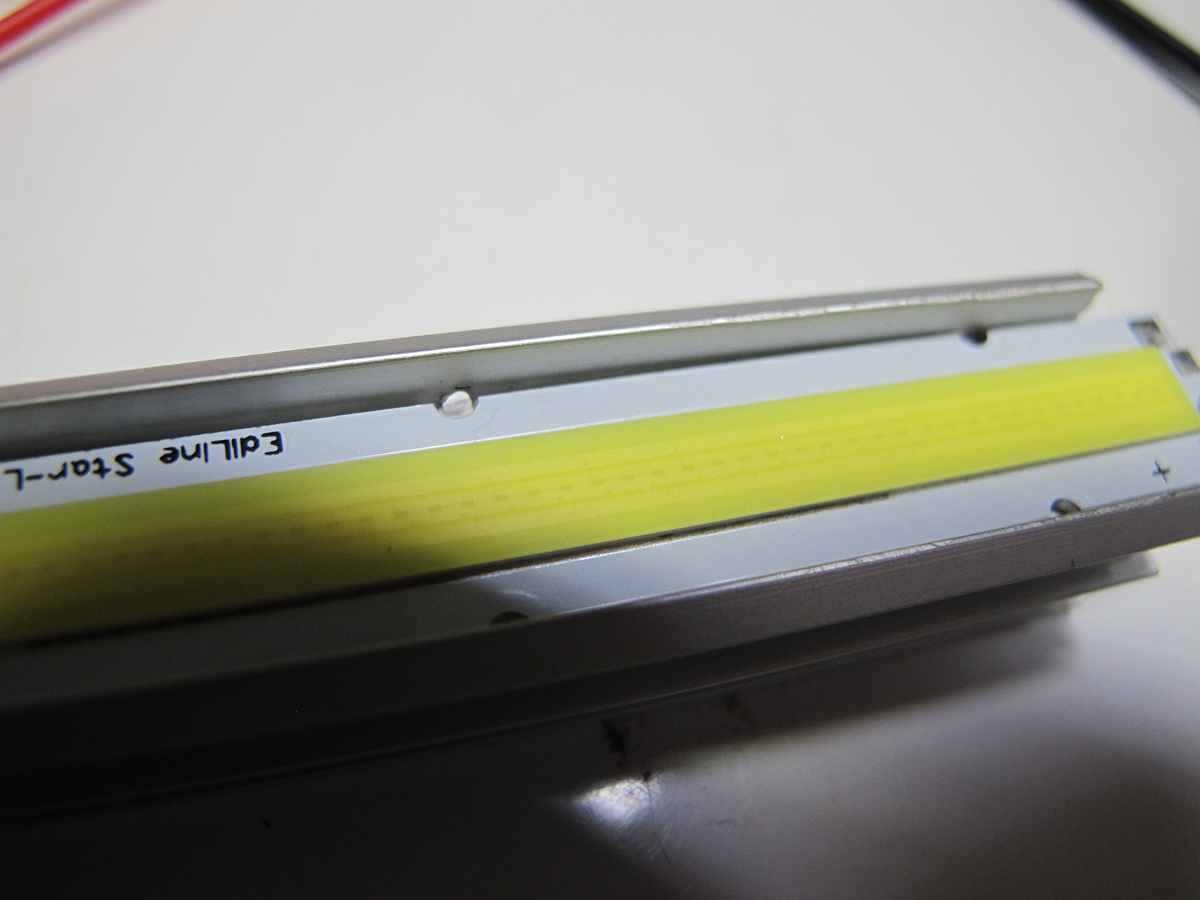

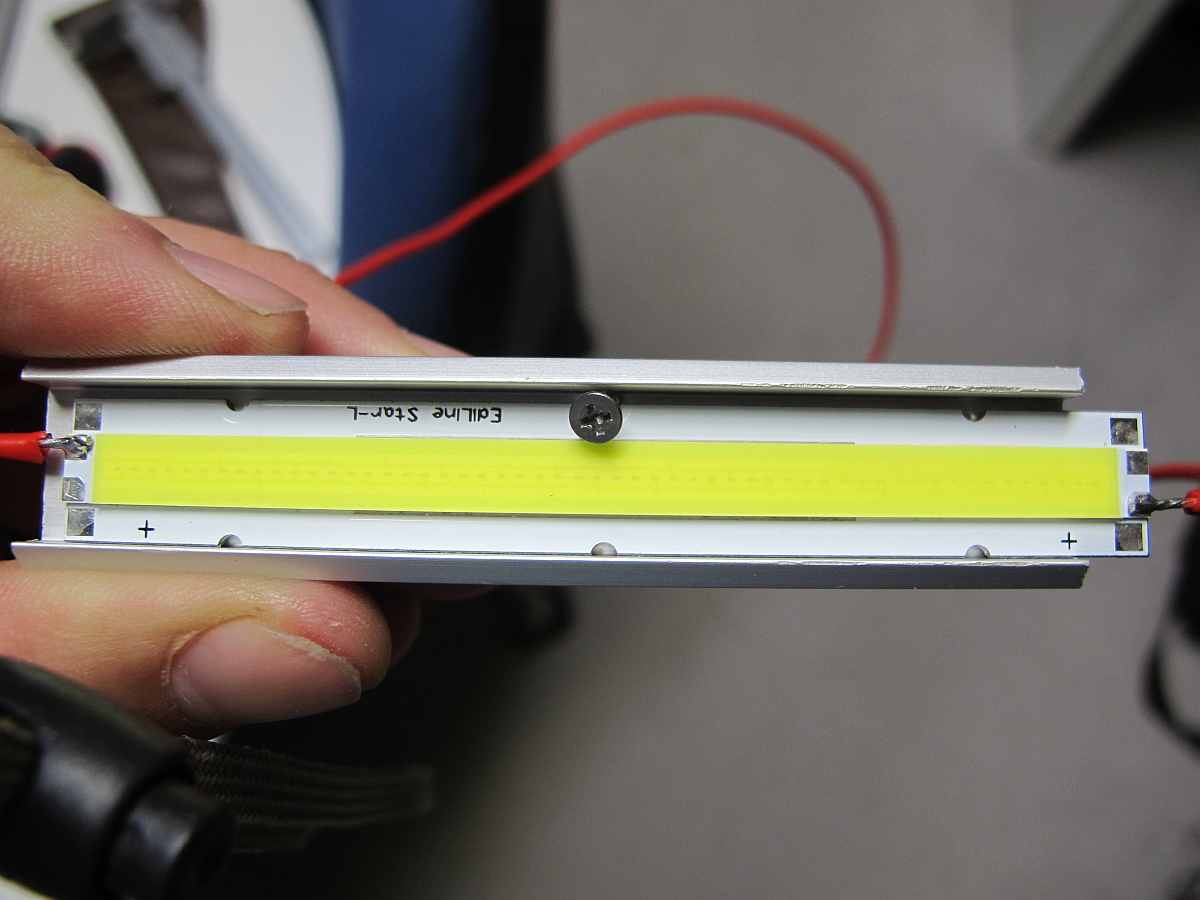

Und hier die noch viel zu große 2mm Blechschraube in der Probebohrung.

Ein wenig zweifle ich noch, ob ich mir nicht doch noch kleinere Schrauben in der Schraubenzentrale holen soll. :kopf_kratz:

Dann verliere ich aber wieder 2 Tage, wegen dem Feiertag im doppelten Sinn. :ao2:

Robert
